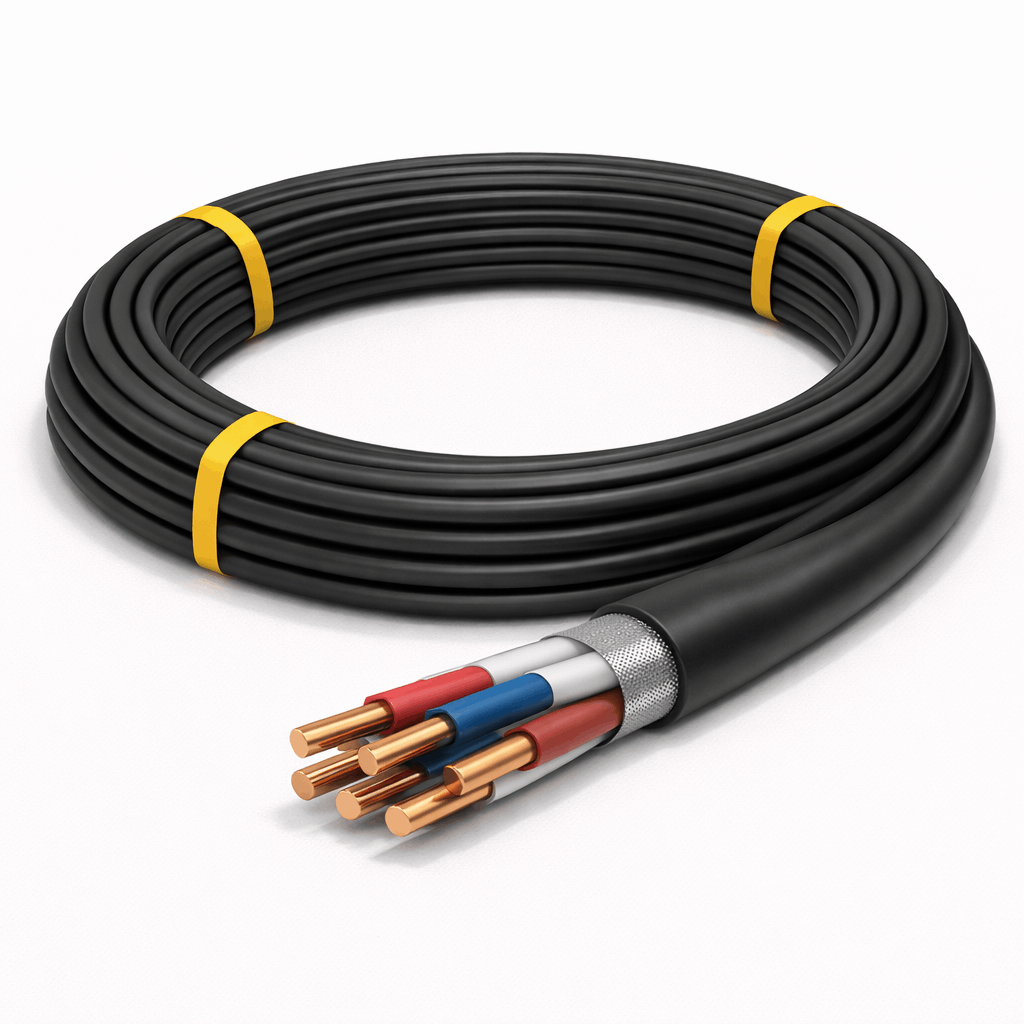

Контрольные провода для автоматики и управления
Контрольные провода — это многожильные кабели для передачи слабых сигналов управления, датчиков и приборов в системах автоматизации. Они экранированы от помех, гибкие и подходят для прокладки в шкафах, по стенам или земле по всей Казахстане. Стандартные марки по ГОСТ 31947-2012 используются на заводах, ТЭЦ и в строительстве.
Популярные марки
В Казахстане выбирают контрольные провода с 4–61 жилами для АСУ ТП, реле и КИПиА.
- КВВГ: Многожильный с медными жилами, ПВХ-изоляция, общий экран. До 30 жил по 0,5–2,5 мм².
- КВВГЭ: Экранированные пары индивидуально — для аналоговых сигналов 4–20 мА.
- КВБШв: Бронированный, для подземной прокладки или пересечения дорог.
- КВВГнг-LS: Негорючий, безгалогеновый — стандарт для объектов Алматы и Астаны.
Бухты 100–1000 м, с номерами жил для быстрого подключения.
|
Марка |
Жилы × сечение |
Экран |
Броня |
Применение |
|
КВВГ |
4–30 × 0,5–1,5 |
Общий |
Нет |
Шкафы управления |
|
КВВГЭ |
7–37 × 0,75 |
Парный |
Нет |
Датчики, PLC |
|
КВБШв |
10–61 × 1,0 |
Общий |
Сталь |
Земля, трассы |
|
КВВГнг |
4–19 × 1,5 |
Общий |
Нет |
Пожаробезопасные зоны |
Технические характеристики и выбор
Напряжение до 500 В, частота 100 Гц, температура -50°C до +70°C — для климата РК. Экран снижает помехи на 60 дБ, сечение 0,5 мм² (1 А) — 2,5 мм² (5 А).
Ключевые параметры:
- Кол-во жил: 4–10 для простых цепей, 30+ для кроссов.
- Экранирование: Парное для 4–20 мА, общее для дискретных сигналов.
- Гибкость: Радиус изгиба 7–10 диаметров, класс 2–4 жил.
КВВГЭ оптимален для SCADA-систем — защита от EMI рядом с моторами.
Где применяют:
- Автоматика заводов: Датчики температуры/давления на ТЭЦ.
- Управление оборудованием: ЧПУ-станки, насосы.
- Слаботочные системы: Реле, контроллеры в офисах.
- Нефтегаз: Контроль скважин, трубопроводов.
Соответствуют СНиП РК для промышленных объектов.
Монтаж и подключение
В лотках или трубах, шаг от силовых — 50 см (ПУЭ РК). Терминалы с зажимами, заземление экранов на концах. Нумеруйте жилы по схеме.
Таблица расчета сечения:
|
Ток (А) |
Сечение (мм²) |
|
0,5–1 |
0,5 |
|
1–3 |
0,75–1,0 |
|
3–5 |
1,5–2,5 |
Частые ошибки:
- Без заземления экрана — шум в сигнале.
- Смежная прокладка с силой — индукция сбивает показания.
Срок службы 20–25 лет в шкафах.
Заказ и доставка по РК
Доставляем бухты по Казахстану — опт для автоматизаторов и энергетиков.
FAQ:
- КВВГ или КВВГЭ? Экранированные пары для аналоговых датчиков.
- Сечение на 4–20 мА? 0,75 мм² с парным экраном.
- НГ-класс обязательно? Да, для производственных зданий.
Звоните или пишите нам на почту, в чат — подберем контрольный провод под схему, рассчитаем метраж и дадим распиновку для вашего контроллера.
