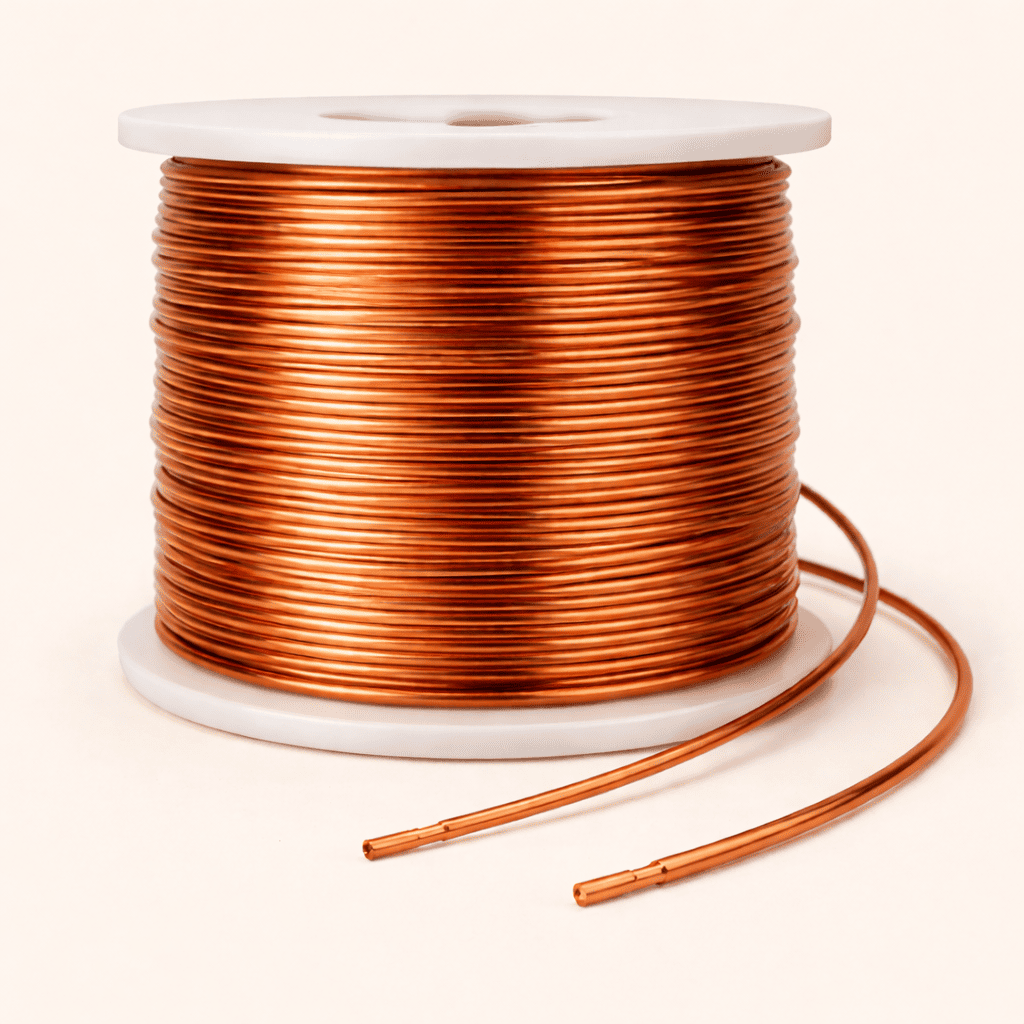

Обмоточные провода — это специализированные проводники для намотки обмоток в электродвигателях, трансформаторах, дросселях, катушках и другой электротехнике. Они работают в условиях повышенных нагрузок, нагрева и электромагнитных полей, поэтому к таким проводам предъявляются повышенные требования по качеству изоляции, стабильности параметров и долговечности.
Что такое обмоточный провод
Обмоточный провод представляет собой токопроводящую жилу (обычно медную или алюминиевую), покрытую тонким, но устойчивым изоляционным слоем. В зависимости от области применения используются круглые, прямоугольные и профильные провода, а также провода с разным типом эмали или комбинированной изоляцией (бумажная, стекловолоконная, термостойкая).
Основные типы:
- Медный эмалированный провод (ПЭТ, ПЭТВ и т. п.) для большинства электродвигателей и трансформаторов малой и средней мощности.
- Алюминиевый обмоточный провод — для крупных устройств, где важен меньший вес.
- Провод в бумажной, стекловолоконной или комбинированной изоляции — для силовых трансформаторов и высоковольтного оборудования.
Преимущества обмоточных проводов
Обмоточные провода подбирают с учетом требуемого класса нагревостойкости и электрической прочности. Такой подход позволяет обеспечить:
- Надежность работы оборудования: правильный выбор сечения и изоляции уменьшает риск перегрева, пробоя и выхода техники из строя.
- Компактность обмоток: тонкий, но прочный изоляционный слой позволяет делать больше витков в ограниченном пространстве.
- Долговечность: устойчивость к многократным циклам нагрева/охлаждения, вибрациям и воздействию окружающей среды.
- Энергоэффективность: оптимальное сечение и материал уменьшают потери на нагрев и повышают КПД устройств.
Где используются обмоточные провода
Обмоточные провода применяются практически во всей электротехнике и электронике:
- Электродвигатели (бытовые, промышленные, насосы, вентиляция).
- Трансформаторы силовые и низковольтные.
- Дроссели, катушки индуктивности, реле, электромагниты.
- Генераторы, сварочные аппараты, источники питания.
Для каждого типа оборудования выбирается провод с нужным температурным классом, типом изоляции и механической прочностью.
Основные параметры при выборе
При подборе обмоточного провода важно учитывать:
- Материал жилы: медь или алюминий.
- Сечение и диаметр: согласно требуемому току и мощности устройства.
- Тип изоляции: эмаль, стекловолокно, бумага, комбинированные варианты.
- Класс нагревостойкости: допустимая рабочая температура (например, 105 °C, 130 °C, 155 °C и выше).
- Механическая стойкость: устойчивость к перегибам, растяжению, вибрации.
Правильно выбранный провод облегчает процесс намотки, сокращает брак и повышает ресурс готового изделия.
Формы поставки и удобство использования
Обмоточные провода обычно поставляются в катушках или бухтах, что удобно для ручной и автоматизированной намотки. Маркировка на упаковке и самом проводе (при необходимости) помогает быстро определить тип, сечение и изоляцию, что особенно важно при серийном производстве и ремонте.
