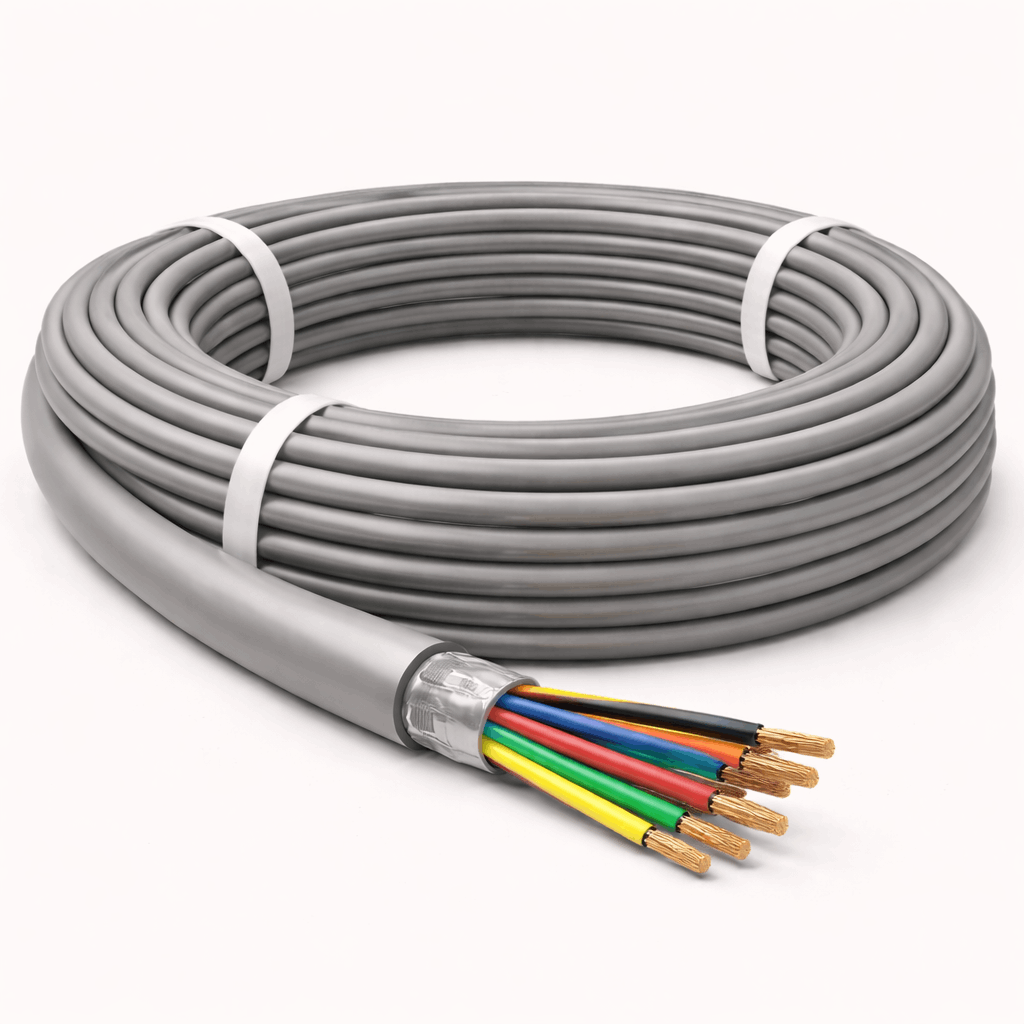

Кабель управления: надёжная связь для автоматизации и оборудования

Кабель управления — это специализированная кабельно-проводниковая продукция для передачи управляющих сигналов, команд и данных в системах автоматизации, технологических процессах и электрооборудовании.

Он соединяет шкафы управления, контроллеры, датчики, исполнительные механизмы и системы диспетчеризации, обеспечивая точную и бесперебойную работу сложных инженерных систем. В отличие от силовых кабелей, кабель управления рассчитан на низкие токи и напряжения, но предъявляет повышенные требования к защите от помех и надёжности передачи сигналов.

Назначение и области применения

Кабели управления применяются в самых разных системах:

• промышленная автоматизация и АСУ ТП
• системы вентиляции, кондиционирования и теплового контроля
• линии управления электроприводами, кранами, лифтами
• диспетчеризация и системы видеонаблюдения
• котельные, насосные станции, компрессорные установки
• здания и сооружения с системами КВЭУ (комплексной вентиляции и электроустановок)

Основная задача — обеспечить стабильную передачу слаботочных сигналов без искажений и наводок в условиях работы рядом с силовыми линиями и электромагнитными полями.

Конструктивные особенности кабелей управления

Особая конструкция отличает кабель управления от силовых аналогов:

• многожильность — от 2 до 61 жилы и более, сечения 0,5–2,5 мм²
• экранирование — общий экран (фольга, оплетка) или парное экранирование для защиты от помех
• многопарная/многопарная конструкция — пары жил скручены для снижения взаимных наводок
• гибкая изоляция — ПВХ, ПЭ, сшитый полиэтилен для удобства монтажа
• оболочка с маркировкой цвета жил и повышенной механической прочностью

Основные марки: КВВГ, КВВГЭ, КВВГнг‑LS, КВВГЭП, АКВВГ, КВВГР — каждая имеет своё исполнение экрана, числа жил и способов прокладки.

Классификация кабелей управления

По количеству жил и конфигурации:

• 4–10 жил — простые линии управления
• 14–30 жил — шкафы автоматики, диспетчеризация
• 37–61 жил — сложные системы АСУ ТП

По типу экранирования:

• без экрана (КВВГ) — короткие линии без помех
• с общим экраном (КВВГЭ) — средние расстояния
• парно‑экранированный (КВВГЭП) — высокоточные системы

По пожарной безопасности:

• обычный (ПВХ) — сухие помещения
• нг‑LS, нг‑HF — общественные здания, эвакуационные пути

По гибкости:

• КВВГ — стационарная прокладка
• КВВГР — гибкий, для подвижных соединений

Как выбрать кабель управления под систему

Правильный подбор кабеля управления решает вопросы помех, надёжности и удобства монтажа:

• число жил — по количеству сигналов и резерву
• экранирование — обязательно при длине свыше 50 м или рядом с силовыми линиями
• сечение жил — 0,5 мм² (сигналы), 1,0–1,5 мм² (управление реле), 2,5 мм² (силовые цепи управления)
• прокладка — в лотках, коробах, трубах, открыто или в земле

Для шкафа автоматики на 16 сигналов берут КВВГЭ 16×1,0 или 19×0,5. Для видеонаблюдения — КВВГ 4×0,5 или экранированный аналог.

Популярные сечения и типы систем

Преимущества качественного кабеля управления

• минимальные помехи — экранирование и скрутка пар снижают наводки
• надёжность сигналов — стабильная передача команд на большие расстояния
• долговечность — изоляция не трескается при изгибе и вибрации
• удобство монтажа — гибкие жилы, цветовая маркировка

Продажа и доставка по Казахстану

Кабели управления поставляются бухтами (100–500 м) или отмоткой точной длины. Комплектуются соединительными коробками, гермомуфтами и наконечниками.

ТОО "Cable Asia" занимается продажей и доставкой кабелей управления по всему Казахстану: промышленные центры (Астана, Алматы, Караганда), регионы с развитой автоматизацией (Атырау, Актобе, Павлодар), строительные объекты и логистические комплексы. Предоставляем сертификаты соответствия и техническую документацию для проектных решений, экспертизы и ввода в эксплуатацию.
