Радиочастотный кабель

Радиочастотный кабель: передача сигналов без потерь

Радиочастотный кабель (РК, коаксиальный кабель) предназначен для передачи высококачественных сигналов в широком диапазоне частот: от телевизионного вещания и радио до систем видеонаблюдения, связи, антенно-фидерных трактов и измерительного оборудования.

Особая коаксиальная конструкция минимизирует потери сигнала, защищает от помех и обеспечивает стабильную работу на частотах до 3 ГГц и выше. В условиях Казахстана радиочастотные кабели востребованы в телекоммуникациях, безопасности, вещании и промышленной автоматизации.

Назначение и области применения

Радиочастотные кабели используют для:

• подключения телевизионных антенн и спутниковых тарелок
• систем видеонаблюдения и охранного телевидения
• радиосвязи, мобильной связи и радиорелейных линий
• антенно-фидерных трактов базовых станций и передатчиков
• измерительного оборудования и лабораторных стендов
• кабельного телевидения и интернет‑сетей

Ключевые характеристики: низкие потери сигнала, стабильное волновое сопротивление (50 или 75 Ом), защита от внешних электромагнитных помех.

Конструкция радиочастотного кабеля

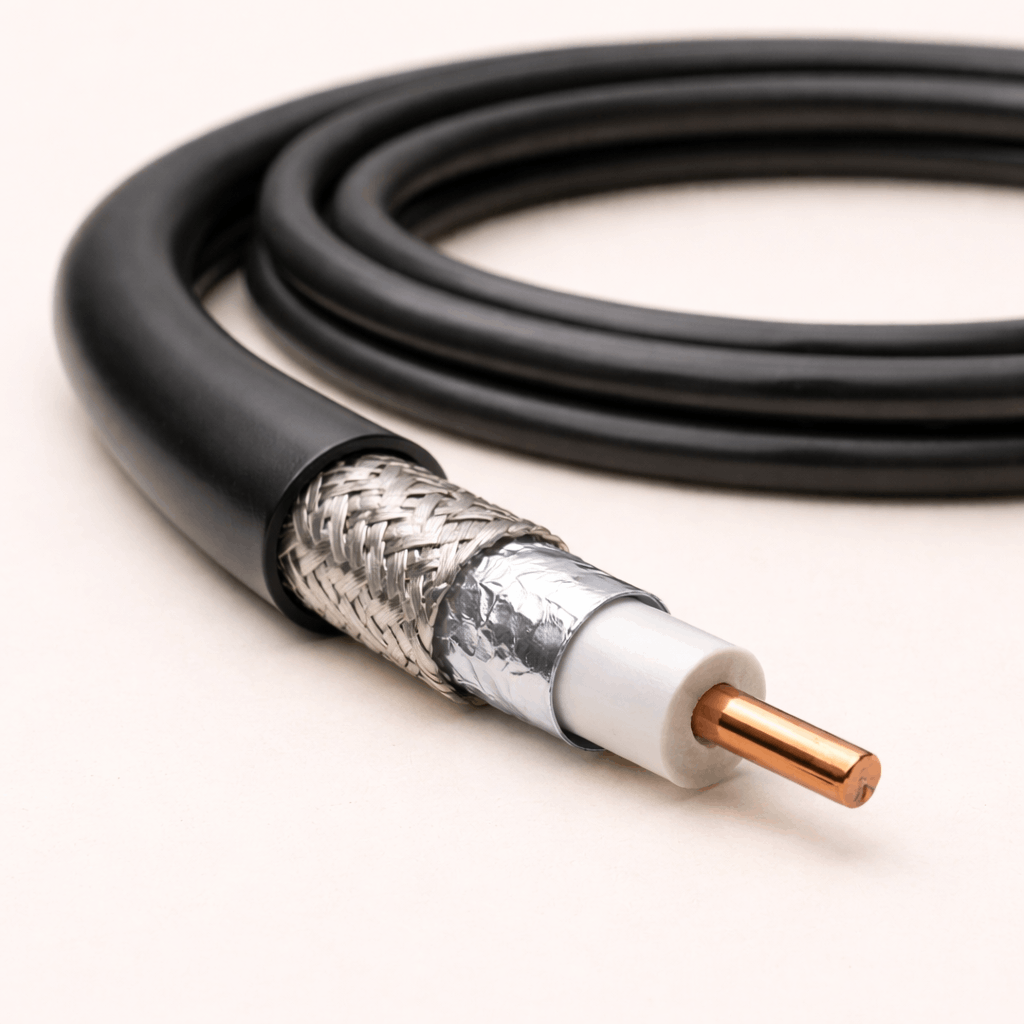

Основные элементы коаксиального кабеля:

• Центральный проводник — медный или омеднённый алюминиевый, монолитный или многожильный
• Диэлектрик — полиэтилен, вспененный ПЭ, тефлон (определяет потери на высоких частотах)
• Экран — оплетка, фольга или комбинированный (подавляет помехи)
• Внешняя оболочка — ПВХ, полиэтилен, огнестойкие или влагозащищённые материалы

Волновое сопротивление:

• 50 Ом — радиосвязь, радары, измерительное оборудование
• 75 Ом — телевидение, кабельное вещание, спутниковое ТВ

Основные типы радиочастотных кабелей

По назначению:

• Саттелитарные кабели (RG-6, RG-11) — спутниковое ТВ, кабельное вещание
• Фидерные кабели (РК 50-2-13, РК 50-7-73) — антенны, радиорелейные линии
• Коррексированные кабели (РА 240, РА 400) — низкие потери на СВЧ
• Гибкие соединительные — лабораторные стенды, калибровка

По экранированию:

• одинарный экран (оплетка или фольга)
• двойной экран (фольга + оплетка)
• тройной экран — максимальная защита от помех

Популярные марки: RG-6, RG-58, RG-213, РК 75-2-11, РК 50-2-15, SAT 703, SAT 50.

Таблица: популярные радиочастотные кабели и применение

Как выбрать радиочастотный кабель под задачу

Основные критерии подбора:

• частотный диапазон — потери растут нелинейно, для 900 МГц нужен кабель с меньшими потерями
• длина линии — на 50+ м потери критичны, лучше брать с низкими потерями
• волновое сопротивление — 75 Ом для ТВ, 50 Ом для связи
• уровень экранирования — двойной экран обязателен при помехах
• условия прокладки — наружный, внутренний, в земле

Пример: для спутниковой антенны на 30 м — RG-6 с двойным экраном. Для базовой станции на 100 м — РК 50-7-73 или выше классом.

Ключевые характеристики для оценки качества

Затухание (потери сигнала):

• RG-6: 6–9 дБ/100 м при 900 МГц
• RG-58: 12–16 дБ/100 м
• Высококлассные фидеры: 2–4 дБ/100 м

КСВН (коэффициент стоячей волны): ≤1,2–1,5 в рабочем диапазоне Экранирование: 80–100 дБ для качественных кабелей

Преимущества качественного кабеля

• низкие потери — стабильный сигнал на дальних расстояниях
• высокое экранирование — защита от помех Wi‑Fi, GSM, силовых линий
• стабильное сопротивление — отсутствие отражений и искажений
• долговечность — изоляция не выцветает, не трескается

Продажа и доставка по Казахстану

Радиочастотные кабели поставляются бухтами (100–500 м) или готовыми отрезами с разъёмами. Комплектуются коннекторами, муфтами, герметиками и монтажными комплектами.

ТОО "Cable Asia" занимается продажей и доставкой товаров по всему Казахстану: телекоммуникационные центры (Астана, Алматы), регионы вещания (Шымкент, Караганда, Атырау), системы безопасности и антенные хозяйства. Предоставляем сертификаты соответствия и техническую документацию для проектных решений.
