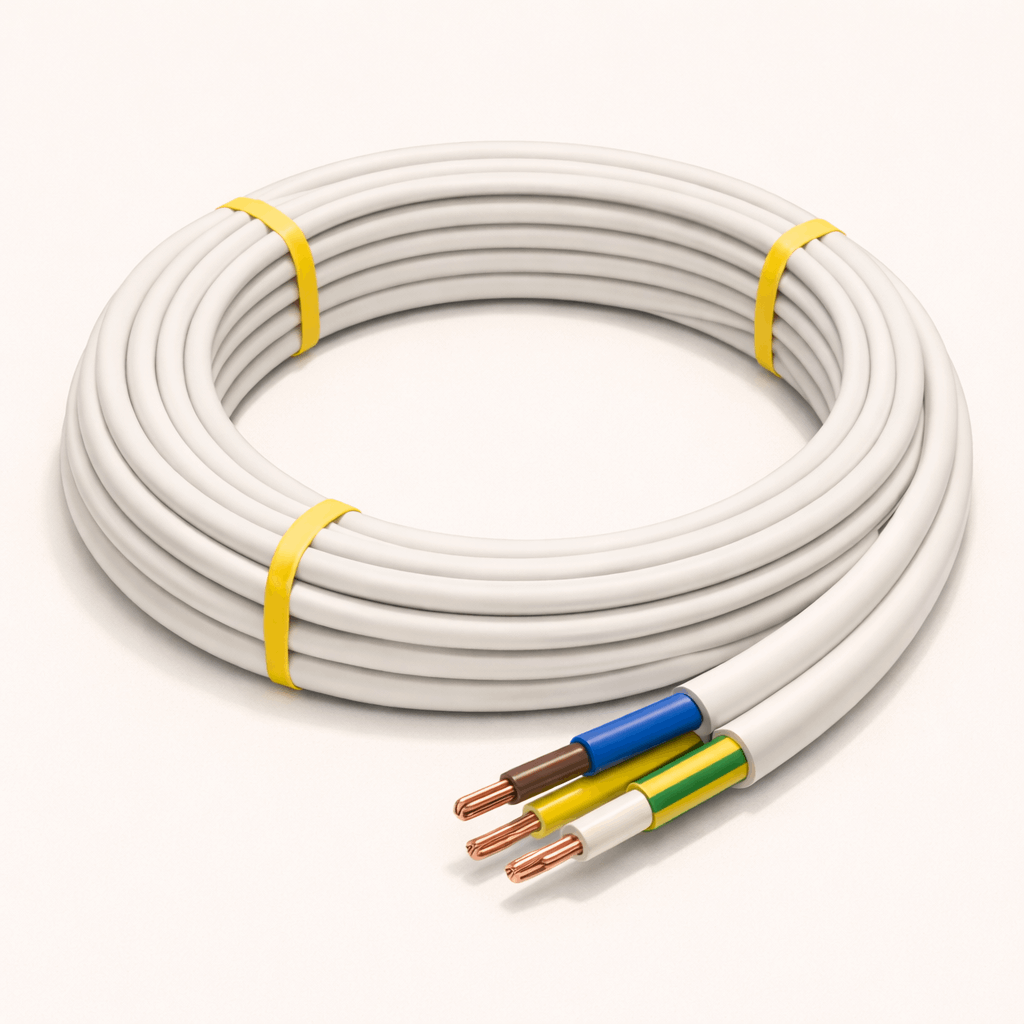

Установочный кабель: универсальное решение для внутренней проводки
Установочный кабель — это наиболее распространённый тип кабеля для стационарной прокладки внутри зданий, сооружений и промышленных объектов. Он предназначен для передачи и распределения электроэнергии в осветительных сетях, розеточных группах, системах управления и слаботочных устройствах.
Установочные кабели идеально подходят для скрытой проводки в штробах, пустотах конструкций, кабельных коробах и лотках, обеспечивая надёжную и долговечную электропроводку на объектах по всему Казахстану.
Назначение и области применения
Установочные кабели используют при:
- монтаже электрических сетей в жилых домах, квартирах, коттеджах
- внутренней проводке офисов, торговых центров, административных зданий
- освещении и розеточных группах в производственных помещениях
- прокладке в школах, больницах, детских учреждениях
- слаботочных системах (интернет, телефония, ТВ внутри здания)
Основное преимущество — универсальность: один кабель подходит для большинства типовых задач внутренней электропроводки.
Конструкция и основные типы
Типовая конструкция установочного кабеля:
- медные или алюминиевые жилы многопроволочные или однопроволочные
- изоляция из ПВХ — пластичная, удобная для монтажа
- оболочка ПВХ — цветная (белая, серая, чёрная) для удобства идентификации
- количество жил — 2, 3, 4, 5 жил с заземлением
Основные марки установочных кабелей:
- ВВГ — универсальный, ПВХ изоляция и оболочка
- ВВГнг — не распространяет горение
- ВВГнг‑LS — малый дымовыделение
- ВВГнг(А)‑LS — негорючий, низкий дым
- NYM — европейский аналог с улучшенной изоляцией
Классификация по исполнению
По количеству жил:
- 2 жилы — линии без заземления (освещение)
- 3 жилы — с заземлением (розетки, стандарт)
- 4 жилы — трёхфазные сети
- 5 жил — трёхфазка + ноль + земля
По пожарной безопасности:
- обычный ВВГ — сухие помещения
- ВВГнг — коридоры, лестничные клетки
- ВВГнг‑LS — общественные здания
- ВВГнг(А)‑LS — больницы, школы, детсады
По материалу жил:
- медные — основной выбор (лучшая проводимость)
- алюминиевые — эконом‑вариант (большее сечение)
Таблица: популярные сечения установочных кабелей
|
Назначение линии |
Сечение жил, мм² |
Автомат, А |
Примерная мощность |
|
Освещение |
1,5 |
10–16 |
до 3 кВт |
|
Розетки обычные |
2,5 |
16–25 |
3,5–5,5 кВт |
|
Розетки усиленные |
4 |
25–32 |
5,5–7 кВт |
|
Кухня/техника |
4–6 |
25–40 |
7–9 кВт |
|
Ввод квартиры |
6–10 |
40–63 |
9–14 кВт |
Преимущества установочных кабелей
Простота монтажа
- гибкие жилы легко укладываются в штробу
- круглое сечение удобно для труб и гофры
- цветовая маркировка упрощает подключение
Долговечность
- ПВХ изоляция служит 30+ лет
- устойчивость к вибрации и нагрузкам
- не трескается при изгибе
Универсальность
- один тип кабеля для всех типов помещений
- подходит для скрытой и открытой прокладки
- легко стыкуется с любыми автоматами и УЗО
Где и как прокладывать установочный кабель
Скрытая проводка:
- в штробах стен и перекрытий
- в пустотах конструкций (ГКЛ, бетон)
- в защитных трубах ПНД, гофре
Открытая проводка:
- кабельные короба и лотки
- вдоль конструкций на клипсах
- в технических помещениях
Соответствие нормам:
- ПУЭ п. 2.1.34–2.1.58
- СП 256.1325800.2016
Продажа и доставка по Казахстану
Установочные кабели поставляются бухтами 100–305 м или отмоткой любой длины. Комплектуются наконечниками, муфтами, гофрой и трубами.
Продажа от ТОО "Cable Asia" по всему Казахстану: массовая застройка (Астана, Алматы, Шымкент), частное домостроение (Костанай, Петропавловск), реконструкция (Караганда, Темиртау). Доставка на строительные площадки и в жилые комплексы в день заказа по крупным городам. Предоставляем сертификаты и документацию для проектных решений.
