Термоэлектродный кабель: точное измерение температуры в промышленности

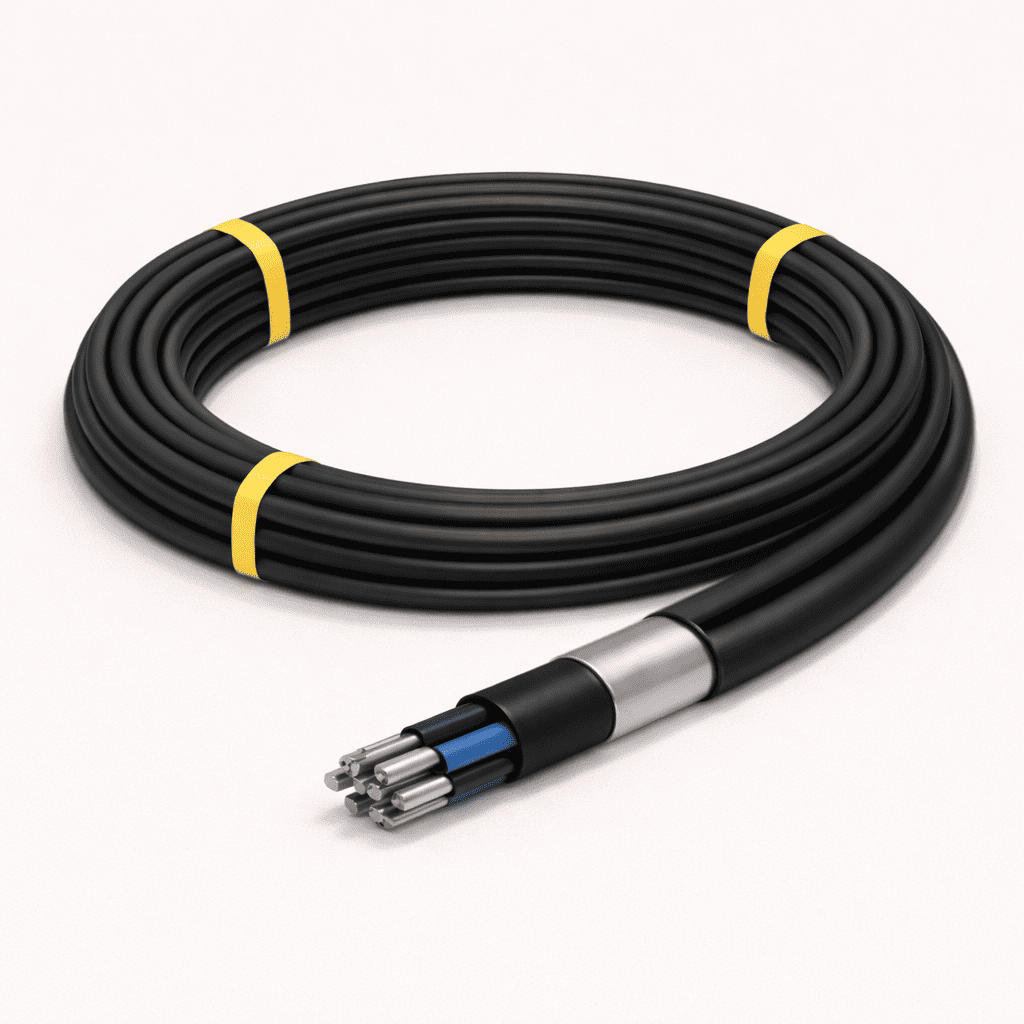

Термоэлектродный кабель (КТЭ, термопарный кабель) предназначен для подключения термопар к вторичным приборам, обеспечивая точную передачу термоэлектродвижущей силы (ТЭДС) без искажений и переходных температурных помех.

Это специализированная продукция для систем промышленного контроля температуры, где важна высокая точность измерений — от +0,1 °C в лабораториях до ±2–3 °C на технологических установках. Термоэлектродные кабели критически важны для нефтехимии, энергетики, металлургии, фармацевтики и научных исследований по всему Казахстану.

Назначение и области применения

Термоэлектродные кабели используют для:

• подключения термопар типа К (хромель‑алюмель), J, T, N, S, R
• систем диспетчеризации и АСУ ТП на промышленных объектах
• измерения температуры в печах, котлах, реакторах, трубопроводах
• лабораторного и научного приборостроения
• пищевой промышленности (термоконтроль процессов)
• систем вентиляции и кондиционирования

Основная задача — сохранить однородность материала жил на всём протяжении от термопары до прибора измерения.

Конструкция и особенности термопарного кабеля

Особая конструкция предотвращает температурные помехи:

• жилы из термоэлектродных материалов — хромель, алюмель, копель, константаан, платиновой группы
• изолированные пары — каждая пара соответствует типу термопары (К, J, Т и др.)
• экранирование — фольга или оплетка для защиты от внешних помех
• термостойкая изоляция — стеклотекстолит, фторопласт, силикон для высоких температур
• оболочка — ПВХ, стекловолокно, нг‑LS для пожарной безопасности

Ключевой параметр — соответствие типа термопары: кабель типа К только для термопар К, тип J — для J и т.д.

Типы термопар и соответствующие кабели

Основные типы термопар и кабелей КТЭ:

Классификация термоэлектродных кабелей

По исполнению:

• КТЭ — базовый термопарный кабель
• КТЭВ — с экранированием
• КТЭП — парный (каждая пара экранирована)
• КТЭнг — негорючий

По изоляции:

• ПВХ — для помещений, до +105 °C
• Стеклотекстолит — термостойкий, до +250 °C
• Фторопласт — химически стойкий, до +260 °C

По числу пар: 1–19 пар, сечение жил 0,5–1,5 мм².

Как выбрать термоэлектродный кабель под термопару

Ключевые критерии подбора:

• тип термопары — кабель должен точно соответствовать (К — только для К!)
• диапазон температур — от окружающей среды до точки измерения
• условия прокладки — химия, влажность, ЭМ‑поле
• длина линии — до 500 м без значительных потерь ТЭДС
• число каналов — количество одновременных измерений

Пример: для 4 печей с термопарами К — КТЭВ 4×2×0,5 (4 пары, экранированный).

Таблица: популярные типы термопар и кабелей

Преимущества качественного термоэлектродного кабеля

• точность измерений — однородность материала жил (±0,1–0,5% погрешности)
• стабильность ТЭДС — отсутствие переходных температурных помех
• долговечность — ресурс 15–25 лет в промышленных условиях
• надёжность — экранирование и защита от внешних воздействий

Продажа и доставка по Казахстану

Термоэлектродные кабели поставляются бухтами 100–1000 м или отрезами точной длины. Комплектуются соединительными коробками, клеммниками и термопарами.

Продажа и доставка кабеля от ТОО "Cable Asia" по всему Казахстану: промышленные центры (Астана, Алматы, Караганда, Павлодар, Темиртау), регионы с развитой металлургией и химпромом (Усть-Каменогорск, Актобе), НПЗ и ТЭЦ (Атырау, Актау). Предоставляем сертификаты соответствия и калибровочные протоколы для систем точных измерений.
