Правильный выбор сечения — это не «формальность из ПУЭ», а банальная безопасность: недотянутый по сечению кабель греется, стареет изоляция, автомат не успевает защитить линию — в итоге риск пожара резко растёт.
Выбор «с запасом» тоже не всегда разумен: кабель дороже, сложнее монтировать, особенно на длинных трассах. Ниже разберём простой алгоритм, как рассчитать сечение кабеля для дома или небольшого объекта так, чтобы и электрик к вам вопросов не задал, и электропроводка жила долго.
Шаг 1. Соберите исходные данные
Для расчёта сечения кабеля по мощности или току нужно ответить на несколько вопросов.
- Какая сеть: однофазная 220 В или трёхфазная 380 В.
- Какова суммарная мощность нагрузки: все приборы, которые могут работать одновременно.
- Какой материал жил: медь или алюминий (медь проводит лучше, можно меньшее сечение).
- Какой тип прокладки: открыто (по стене, в кабель‑канале) или скрыто (в трубе, штробе).
- Какова длина линии: от щита до самой дальней точки — важна для учёта падения напряжения.
Проще всего составить список приборов с мощностью (берём из шильдика или инструкции), сложить их и умножить примерно на 0,7–0,8 — как коэффициент одновременности (всё сразу редко включается).
Шаг 2. Посчитайте ток по мощности
Чаще всего вам известна именно мощность, а кабель подбирают по току. Для бытовых расчётов можно использовать упрощённые формулы.
Для однофазной сети 220 В:
I=PU≈P220I=UP≈220P
где II — ток в амперах, PP — суммарная мощность в ваттах, UU — напряжение.
Для трёхфазной сети 380 В:
I=P3⋅UI=3⋅UP
где 3≈1,733≈1,73.
Пример: у вас группа розеток с суммарной возможной нагрузкой 4 кВт (4000 Вт) от однофазной сети. I≈4000/220≈18,2I≈4000/220≈18,2 А. Это и есть рабочий ток, под который выбирают сечение.
Шаг 3. Подберите сечение по таблице

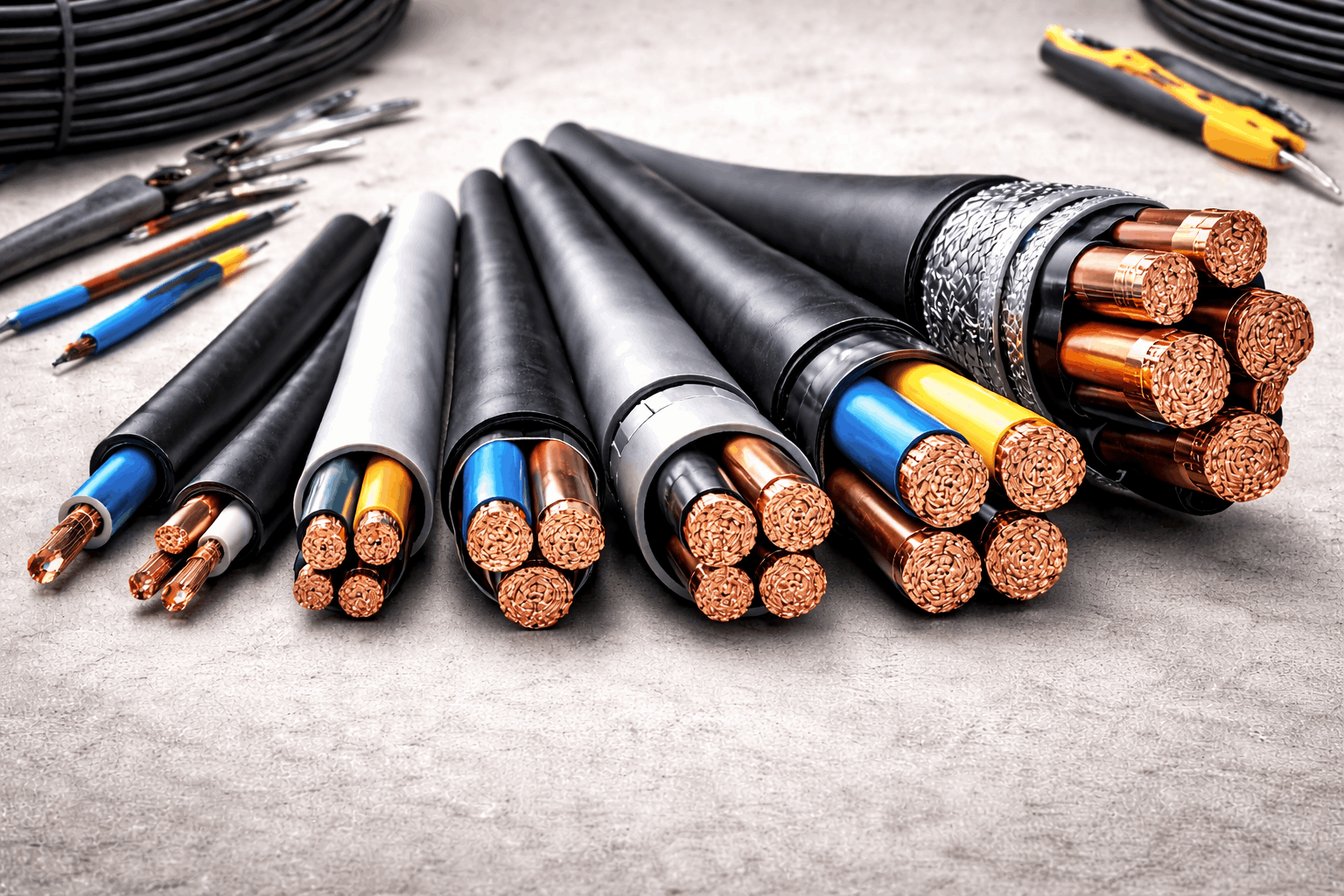

Дальше в реальной практике всегда смотрят таблицы допустимых токов для медных и алюминиевых кабелей с учётом способа прокладки. Суть в том, что каждый «квадратный миллиметр» меди может безопасно пропустить определённый ток без перегрева.
Упрощённые ориентиры для медного кабеля при 220 В, бытовая проводка:
- 1,5 мм² — до 14–16 А (≈ 3 кВт)
- 2,5 мм² — до 20–25 А (≈ 4,4–5,5 кВт)
- 4 мм² — до 27–32 А (≈ 5,9–7 кВт)
- 6 мм² — до 34–40 А (≈ 7,4–8,8 кВт)

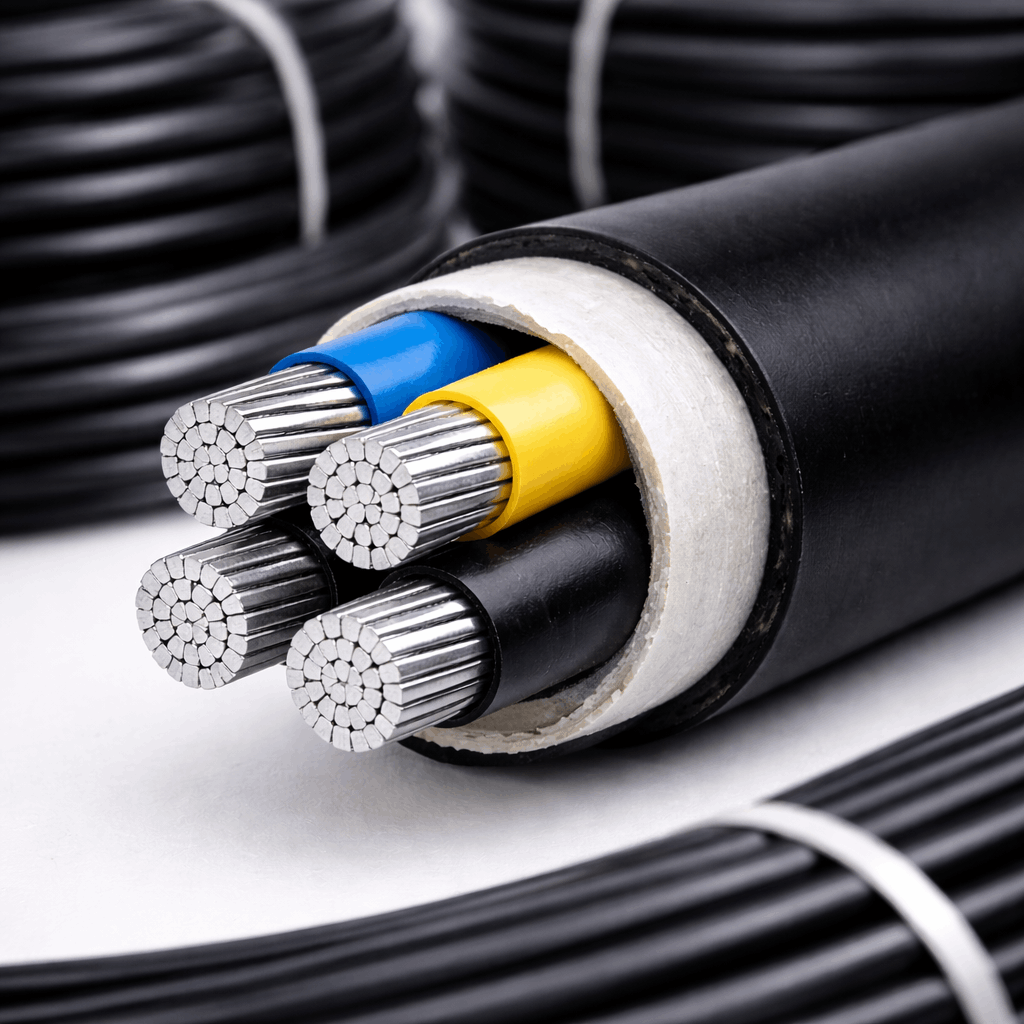

Для алюминия допустимый ток меньше, поэтому при той же нагрузке нужно брать большее сечение.
В нашем примере ток 18 А: логично выбрать медь 2,5 мм² — она спокойно выдерживает эту нагрузку, можно даже небольшой запас, если линия длинная или предполагается рост потребления.
Ориентировочная таблица сечения и допустимого тока
|
Материал жил |
Сечение, мм² |
Допустимый ток, А (≈) |
Примерная мощность при 220 В, кВт (≈) |
|
Медь |
1,5 |
14–16 |
3,0–3,5 |
|
Медь |
2,5 |
20–25 |
4,4–5,5 |
|
Медь |
4 |
27–32 |
5,9–7,0 |
|
Медь |
6 |
34–40 |
7,5–8,8 |
|
Медь |
10 |
50–63 |
11–13,8 |
|
Медь |
16 |
70–85 |
15–18,7 |
|
Алюминий |
2,5 |
16–20 |
3,5–4,4 |
|
Алюминий |
4 |
22–26 |
4,8–5,7 |
|
Алюминий |
6 |
28–34 |
6,1–7,5 |
|
Алюминий |
10 |
40–50 |
8,8–11 |
|
Алюминий |
16 |
55–65 |
12–14,3 |
Шаг 4. Учтите длину и падение напряжения
Если линия короткая (до 20–25 м), часто ограничиваются подбором по току. Но для длинных линий (уличное освещение, гараж, баня, мастерская) нужно учитывать падение напряжения — чем длиннее кабель и меньше сечение, тем заметнее потери.
Нормально считается, если падение напряжения не превышает 5% от номинала (для 220 В это примерно 11 В). Расчёт можно делать через сопротивление проводника, но для частной задачи проще воспользоваться онлайн‑калькулятором расчёта сечения кабеля по мощности и длине: вы вводите мощность, длину, материал жил, и сервис подсказывает минимальное сечение с учётом потерь.
Правило практики:
- до 25 м — можно часто оставить сечение «как по току»;
- 25–50 м — имеет смысл взять следующее по размеру;
- свыше 50 м — лучше считать с учётом потерь или использовать калькулятор.
Шаг 5. Не забывайте про автомат и запас
Кабель всегда должен выдерживать ток автомата, а автомат — защищать кабель.
Типичная связка для меди в быту:
- 1,5 мм² — автомат 10–16 А (освещение)
- 2,5 мм² — автомат 16–25 А (розетки)
- 4 мм² — автомат 25–32 А (электроплитка, мощный бойлер)
Делать большой запас по сечению «на всякий случай» не стоит: выбирайте разумный запас 15–30% по току относительно расчётного. Это учитывает кратковременные пики нагрузки, но не превращает линию в бронепоезд.
Быстрый чек‑лист: как рассчитать сечение кабеля для дома
- Соберите мощность приборов, учтите коэффициент одновременности (0,7–0,8).
- Посчитайте ток по формуле I=P/220I=P/220 для однофазной сети.
- Выберите ориентировочное сечение по таблице для меди или алюминия.
- Учтите длину линии и при необходимости увеличьте сечение на ступень.
- Подберите автомат под кабель, а не наоборот.
- Проверяйте себя таблицами или онлайн‑калькулятором — это 1–2 минуты, но намного спокойнее.
Ответы на популярные вопросы
Можно ли просто взять «везде 2,5 квадрата» и не считать? Для большинства розеточных групп это действительно рабочий вариант, но для мощных приборов (плита, котёл, бойлер) и длинных линий такой подход опасен: лучше считать нагрузку и брать отдельные линии с нужным сечением.
Насколько критично, если сечение будет меньше расчётного? Кабель начнёт греться, ускоренно стареет изоляция, возможны оплавления и пожар. Автомат при этом может не сработать, потому что его номинал выбран не под силовой кабель, а «на глаз».
Обязательно ли высчитывать всё вручную, если есть калькуляторы? Нет, для большинства задач достаточно понимать принцип и сверяться с таблицами или онлайн‑калькуляторами: они уже учитывают тип проводки, материал жил и допустимые потери.
